説明

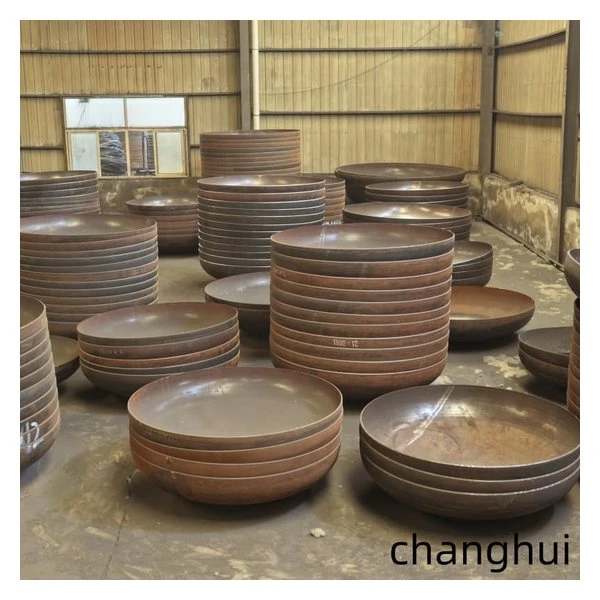

クラウンは滑らかな楕円曲線をたどり、鋭い切れ目なく真っ直ぐなフランジに達し、円周方向の接合部に使用可能なエッジを残します。楕円皿頭は、炭素鋼、ステンレス鋼、SA516 Gr70、または SA516 Gr60 から作成できます。板の状態や径、厚さに応じて油圧プレスや冷間・熱間スピニングなどを使い分けます。プレスラインには315T、500T、1000T、1200Tの装置が含まれています。成形後、リムがトリミングされ、シェルの取り付けに合わせてフランジが修正されます。-面取り、開口部、方向マーク、酸洗い、不動態化、研磨、またはコーティングの準備を発送前に完了することができます。

主な用途

容器の端が規定の全長内に留まらなければならない反応器および分離器のシェル。

溶接端クロージャーを使用する熱交換器、ボイラー、空気レシーバー、およびプロセスタンク。

楕円形の皿頭が内容積とノズルクリアランスに影響を与える水平および垂直の貯蔵容器。

直径、フランジ高さ、接続位置が固定されている既存のシェルの交換作業。

製品パラメータ

いいえ。	呼び径DN/mm	全深さ H/mm	内部表面積 A/m²	容量 V/m3	いいえ。	呼び径DN/mm	全深さ H/mm	内部表面積 A/m²	容量 V/m3
1	300	100	0.1211	0.0053	34	2900	765	9.4807	3.4567
2	350	113	0.1603	0.0080	35	3000	790	10.1329	3.8170
3	400	125	0.2049	0.0115	36	3100	815	10.8067	4.2015
4	450	138	0.2548	0.0159	37	3200	840	11.5021	4.6110
5	500	150	0.3103	0.0213	38	3300	865	12.2193	5.0463
6	550	163	0.3711	0.0277	39	3400	890	12.9581	5.5080
7	600	175	0.4374	0.0353	40	3500	915	13.7186	5.9972
8	650	188	0.5090	0.0442	41	3600	940	14.5008	6.5144
9	700	200	0.5861	0.0545	42	3700	965	15.3047	7.0605
10	750	213	0.6686	0.0663	43	3800	990	16.1303	7.6364
11	800	225	0.7566	0.0796	44	3900	1015	16.9775	8.2427
12	850	238	0.8499	0.0946	45	4000	1040	17.8464	8.8802
13	900	250	0.9487	0.1113	46	4100	1065	18.7370	9.5498
14	950	263	1.0529	0.1300	47	4200	1090	19.6493	10.2523
15	1000	275	1.1625	0.1505	48	4300	1115	20.5832	10.9883
16	1100	300	1.3980	0.1980	49	4400	1140	21.5389	11.7588
17	1200	325	1.6552	0.2545	50	4500	1165	22.5162	12.5644
18	1300	350	1.9340	0.3208	51	4600	1190	23.5152	13.4060
19	1400	375	2.2346	0.3977	52	4700	1215	24.5359	14.2844
20	1500	400	2.5568	0.4860	53	4800	1240	25.5782	15.2003
21	1600	425	2.9007	0.5864	54	4900	1265	26.6422	16.1545
22	1700	450	3.2662	0.6999	55	5000	1290	27.7280	17.1479
23	1800	475	3.6535	0.8270	56	5100	1315	28.8353	18.1811
24	1900	500	4.0624	0.9687	57	5200	1340	29.9644	19.2550
25	2000	525	4.4930	1.1257	58	5300	1365	31.1152	20.3704
26	2100	565	5.0443	1.3508	59	5400	1390	32.2876	21.5281
27	2200	590	5.5229	1.5459	60	5500	1415	33.4817	22.7288
28	2300	615	6.0233	1.7588	61	5600	1440	34.6975	23.9733
29	2400	640	6.5453	1.9905	62	5700	1465	35.9350	25.2624
30	2500	665	7.0891	2.2417	63	5800	1490	37.1941	26.5969
31	2600	690	7.6545	2.5131	64	5900	1515	38.4749	27.9776
32	2700	715	8.2415	2.8055	65	6000	1540	39.7775	29.4053
33	2800	740	8.8503	3.1198	-	-	-	-	-

当社のサービス

01/

材質の選択肢には、炭素鋼、ステンレス鋼、SA516 Gr70、SA516 Gr60 があります。

02/

プレス加工は多くの通常の寸法に使用されますが、スピニング加工はより大きな直径やあまり一般的ではないプロファイルに対応します。

03/

エッジのトリミング、面取り、開口作業、方向のマーキング、および表面処理をワークショップで完了できます。

04/

材料証明書、寸法記録、検査報告書、製品証明書を荷物に同梱できます。

05/

輸出サポートと出荷マークは、直径、仕上げ、吊り上げ方法に基づいて計画されています。

06/

製品が船舶製造業者に到着した後、技術スタッフが取り付けや文書に関する質問に答えます。{0}

よくある質問 (FAQ)

Q: ヘッドを既存のシェルに合わせることができますか?

A: はい。測定された円周または実際の直径は、最終的な取り付け寸法を確立するときに使用できます。-

Q: 納品前に開口部を作ることはできますか?

A: はい。承認された図面には、穴のサイズ、位置、面取り、方向が示されている必要があります。

Q: 楕円皿頭にはどのような詳細が必要ですか?

A: 材料グレード、直径基準、公称厚さ、最小成形厚さ、ストレートフランジの高さ、エッジの詳細、数量、規格、検査要件を送信してください。{0}}
